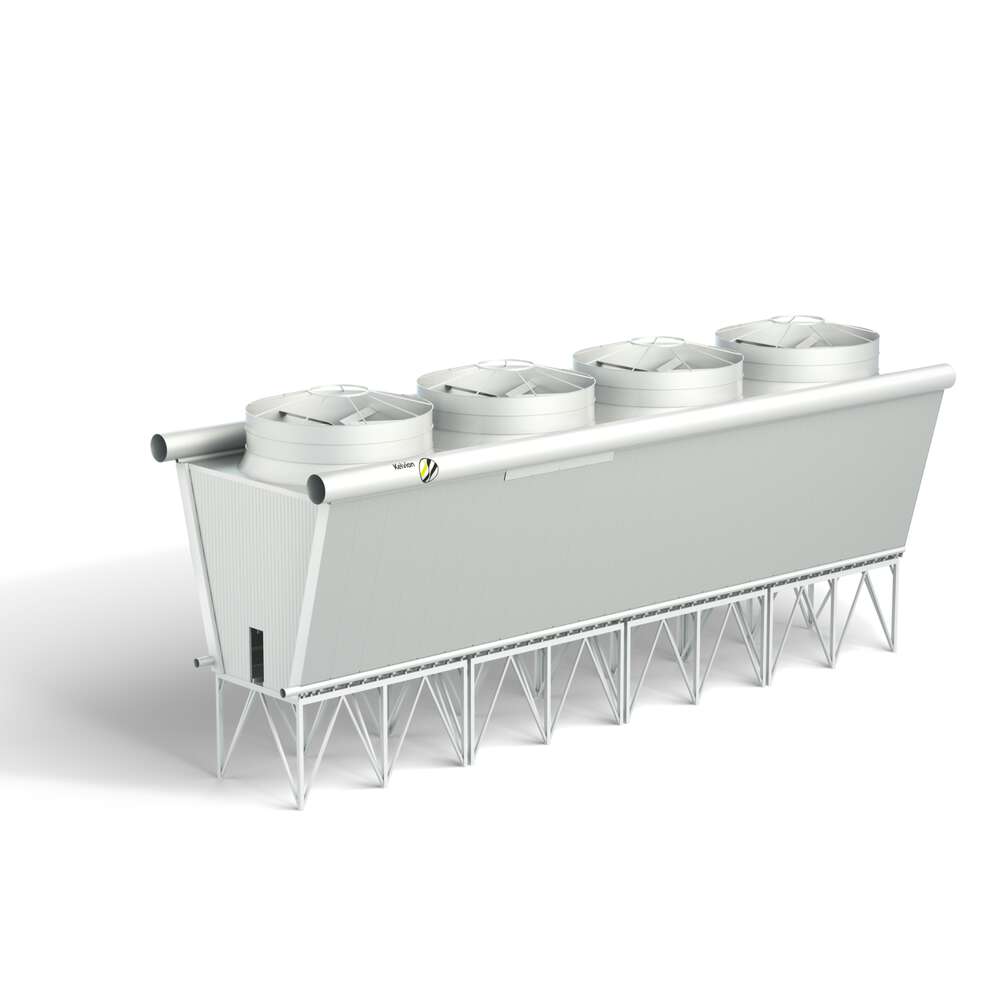

Luftgekühlter Verflüssiger ACX
Der luftgekühlte ACX-Kondensator bietet ein standardisiertes und modulares Design, das zu kurzen Angebots- und Lieferzeiten, einer kurzen Amortisationszeit und geringeren Investitionskosten führt. Die modulare Bauweise ermöglicht einen hohen Grad an Vormontage der Materialien in der Werkstatt und/oder auf der Baustelle, was zu einer Reduzierung der Montagezeiten vor Ort führt.
Wählen Sie aus drei verschiedenen Ventilatordurchmessern, 24 Fuß, 28 Fuß und 32 Fuß, und kombinieren Sie bis zu vier Module zu einem luftgekühlten Kondensatorfeld, um den Bereich des abgelehnten Wärmestroms von ca. 15 MW bis zu ca. 90 MW abzudecken. Die optimierte V-Form-Installation mit Saugzuggebläse an der Oberseite ermöglicht eine niedrigere Unterkonstruktion und damit eine geringere Gesamthöhe sowie einen geringeren Energieverbrauch im Vergleich zu klassischen A-Frame-Konfigurationen. Der mechanische Antrieb (Motor + Getriebe) befindet sich auf der unteren Plattform, um den Zugang und die Wartung während des Betriebs zu erleichtern.
- Modulare und kompakte Bauweise
- Bis zu 20% weniger Stromverbrauch
- 30% weniger Baustahl
- 20% weniger Montagearbeiten

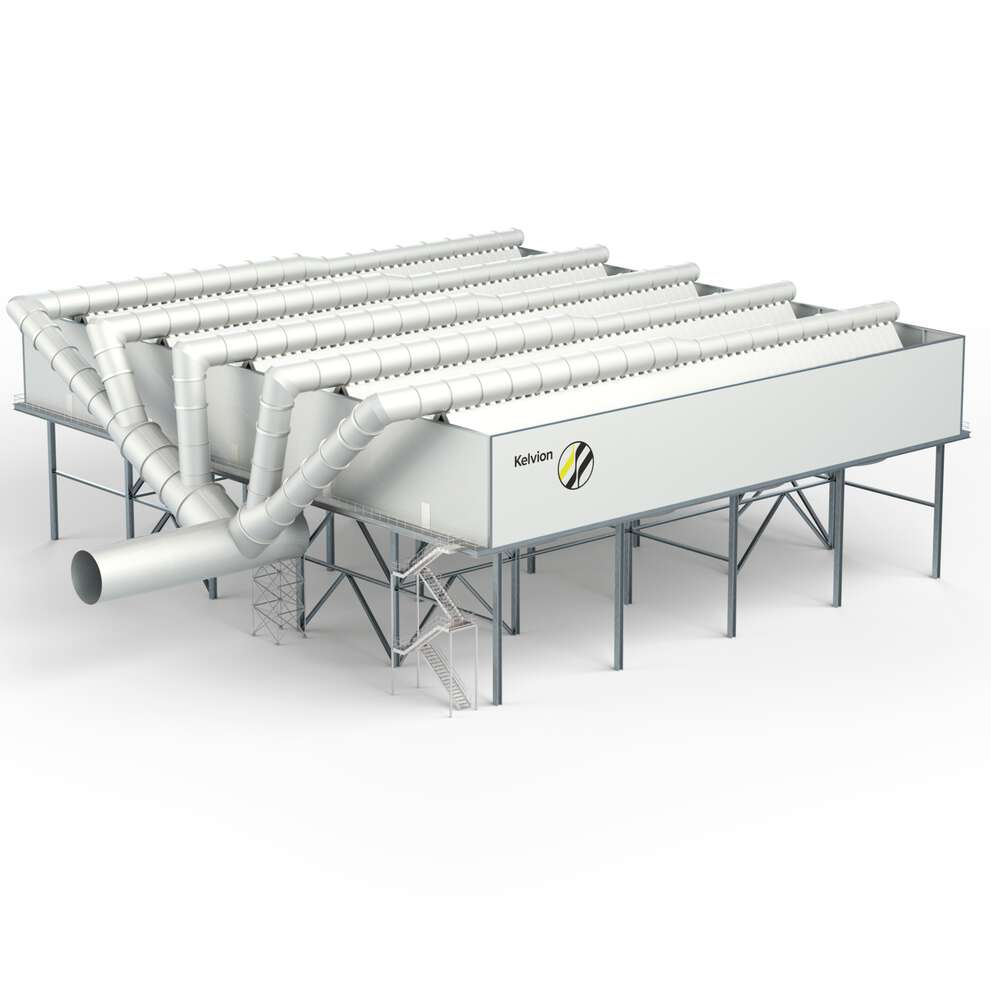

Luftgekühlter A-Frame-Kondensator
MASH-System
Das Hauptdesign für vakuumluftgekühlte Kondensatoren basiert auf dem MASH-Konzept. Der Dampf wird über eine Dampfleitung und einen Verteiler in den Kondensator geleitet. Der Dampf strömt über 2 oder 3 Reihen von Rippenrohren nach unten. Die Kondensate werden in Haubensammlerkästen aufgefangen, die mit einem Heißwassertank verbunden sind. Nicht kondensierbare Stoffe werden zur endgültigen Kondensation durch eine Entlüftungsreihe nach oben geleitet.
- Erfüllt die meisten Anforderungen von API 661 (ISO 13706) und ASME VIII div 1
- U-gestempelt, wenn vom Endbenutzer gefordert
- Optimierte Auswahl für Grundstücksplaneinschränkungen mit Groovy-Rippen
Einreihiges System
Das einreihige System besteht aus aluminiumbeschichteten Stahlflachrohren. Aluminiumlamellen werden an die aluminiumbeschichteten Flachrohre gelötet. Das Lot, das den Spalt zwischen dem Fuß der Rippen und dem Kernrohr ausfüllt, sorgt für hervorragende Wärmeübertragungseigenschaften.
- Geringer dampfseitiger Druckabfall für besseres Vakuum und geringe Kondensatunterkühlung
- Optimale Ausnutzung der gesamten Kühloberfläche, da strömungsfreie Bereiche vermieden werden
- Beständig gegen Einfrieren
A-Rohr-System
Das A-Rohr besteht aus einem elliptischen, blanken Rohr mit rechteckigen Kohlenstoffstahlrippen. Die Wärmeübertragung wird durch Feuerverzinkung optimiert. Der Spalt zwischen dem Rippenfuß und der Rippe ist vollständig mit Zink gefüllt, um hervorragende Wärmeübertragungseigenschaften zu erzielen.
- Feuerverzinkung sorgt für hervorragenden Korrosionsschutz
- Geeignet für Vakuumbetrieb sowie für Druckverflüssiger nach PED oder ASME VIII div 1
